МОБИЛЬНЫЕ ЭЛЕКТРОТЕХНИЧЕСКИЕ ЛАБОРАТОРИИ (ЭТЛ)

Теория

ЭТЛ подразделяют на передвижные и стационарные исследовательские комплексы. Стационарные электролаборатории – организации, исследующие электротехнику, которую возможно доставить в электротехническую лабораторию. Ее сотрудники не выезжают на объекты для проверок, измерительное оборудование установлено в лаборатории стационарно. В основном в стационарных ЭТЛ изучают электроинструмент и средства защиты.

Передвижные (мобильные) электролаборатории: это машины, которые оборудованы всей необходимой техникой для проведения исследований. Оборудованные измерительными приборами автомобили приезжают на объект и начинают исследование электроустановок, кабельных линий, трансформаторов, изоляционного оборудования, систем молниезащиты, которые установлены на объекте.

Производство передвижных электротехнических лабораторий (ЭТЛ)

Мобильные электротехнические комплексы, предназначены для диагностики трансформаторов и высоковольтного оборудования, испытаний силового кабеля, поиска мест повреждения кабельных линий.

Купить электролабораторию можно на базе автомобилей Fiat, Mercedes, Ford, MAN, Volkswagen, Renault, Peugeot, Iveco, УАЗ, КАМАЗ, ГАЗ, ПАЗ. Подробнее смотрите на сайте наших партнеров https://nppalerom.ru/proizvodstvo/elektrotehnicheskie-laboratorii/

Этапы разработки мобильных ЭТЛ

  1. Предварительное обсуждение функционала ЭТЛ;
  2. Составление технического задания на разработку ЭТЛ;
  3. Изготовление передвижной электролаборатории;
  4. Установка измерительной аппаратуры и приборов;
  5. Аттестация электролаборатории;
  6. Регистрация лаборатории в Ростехнадзоре.

Электротехнические лаборатории комплектуются современным испытательным оборудованием от известных производителей:

  • BAUR
  • Megger
  • Vanguard
  • Chauvin Arnoux
  • Kelman
  • Programma
  • Sonel
  • Metrel
  • KEW.

Комплект оборудования зависит от назначения электролаборатории и пожеланий Заказчика.

Документация по окончании работ

По завершении работ заказчики получают отчет, в котором указаны не только результаты измерений, но и общий вывод о состоянии электрического оборудования на проверяемом объекте.

Документы электролаборатории становятся основой для получения от государственных органов разрешения на дальнейшую работу предприятия или его модернизацию. Если предписан ремонт, то его в обязательном порядке нужно сделать, так как неисправность оборудования грозит возникновением опасных для персонала и предприятия ситуаций.

Исследования, проводимые ЭТЛ, способствуют успешной работе промышленных, муниципальных и жилищных объектов благодаря своевременной диагностике электросетей.

Виды электротехнических мобильных лабораторий

Электротехническая лаборатория ЭТЛ 35

ЭТЛ 35 на базе FIAT DUCATO
ЭТЛ 35 на базе FIAT DUCATO

Передвижная высоковольтная лаборатория ЭТЛ-35 предназначена для проведения следующих испытаний:

Функционал

  • Высоковольтные испытания силовых кабелей до 35 кВт;
  • Измерения тангенса угла диэлектрических потерь и емкости высоковольтной изоляции;
  • Измерение тока утечки.

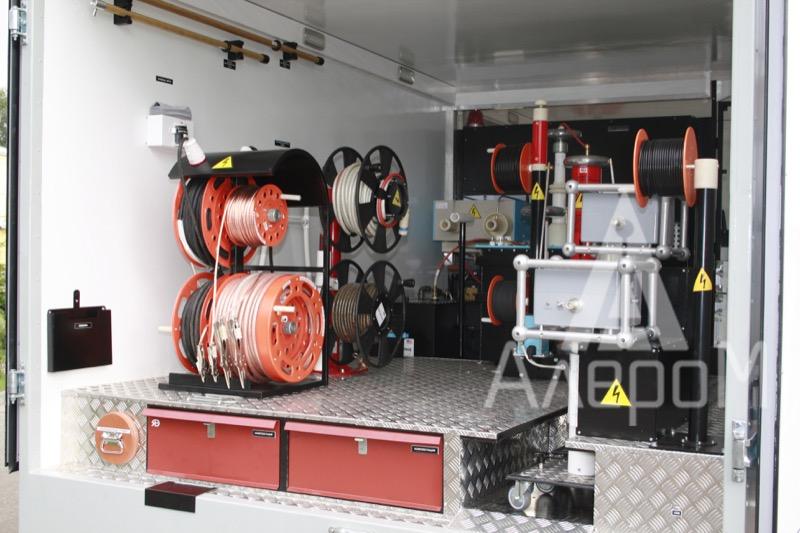

Высоковольтный отсек ЭТЛ 35
Высоковольтный отсек ЭТЛ 35
МОБИЛЬНЫЕ ЭЛЕКТРОТЕХНИЧЕСКИЕ ЛАБОРАТОРИИ (ЭТЛ)
Кабельный барабан для ЭТЛ 35

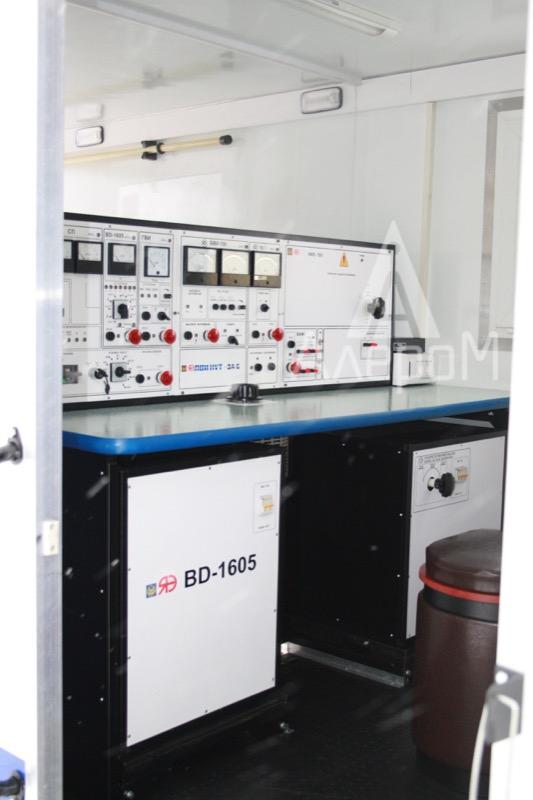

Отсек оператора электротехнической лаборатории
Отсек оператора электротехнической лаборатории

Производство осуществляется на базе автомобилей: Fiat, Mercedes, Ford, MAN, Volkswagen, Renault, Peugeot, Iveco, УАЗ, КАМАЗ, ГАЗ, ПАЗ, Газель. Подробнее читайте здесь

https://nppalerom.ru/proizvodstvo/elektrotehnicheskie-laboratorii/

Электротехническая лаборатория ЭТЛ -10

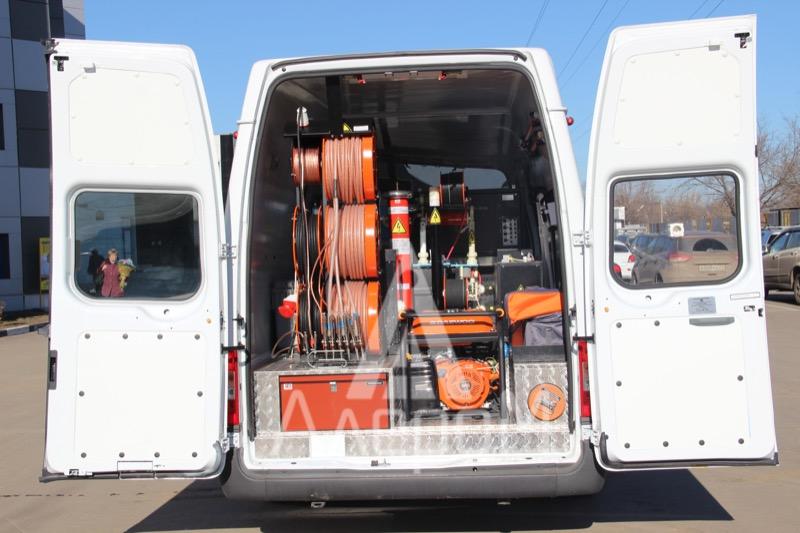

ЭТЛ 10 на базе Ford Transit
ЭТЛ 10 на базе Ford Transit
МОБИЛЬНЫЕ ЭЛЕКТРОТЕХНИЧЕСКИЕ ЛАБОРАТОРИИ (ЭТЛ)
Общий вид отсек оператора ЭТЛ 10
Общий вид отсек оператора ЭТЛ 10
Пульт управления ЭТЛ 10
Пульт управления ЭТЛ 10

Функционал

  • Высоковольтные испытания силовых кабелей до 10 кВ переменным напряжением 30 кВ сверх низкой частоты 0.1-0.02 Гц;
  • Прожиг поврежденной изоляции силовых кабелей;
  • Испытания оболочки СПЭ
  • Поиск места повреждений высоковольтных кабелей методом отраженных импульсов, и методом отражения дуги;
  • «Безпрожиговый метод» (arc reflection);
  • Поиск места повреждений высоковольтных кабелей акустическим и индуктивным методом;
  • Выбор кабеля из пучка кабелей;
  • Поиск места повреждения оболочки кабелей;
  • Испытание сопротивления изоляции;
  • Комплексная проверка электрических установок (напряжение, сила тока, частота, Ф-З, Ф-Н и Ф-Ф)
  • Высоковольтные испытания силовых кабелей до 10 кВ переменным напряжением 30 кВ сверх низкой частоты 0.1-0.02 Гц;
  • Прожиг поврежденной изоляции силовых кабелей;
  • Испытания оболочки СПЭ
  • Поиск места повреждений высоковольтных кабелей методом отраженных импульсов, и методом отражения дуги;
  • «Безпрожиговый метод» (arc reflection);
  • Поиск места повреждений высоковольтных кабелей акустическим и индуктивным методом;
  • Выбор кабеля из пучка кабелей;
  • Поиск места повреждения оболочки кабелей;
  • Испытание сопротивления изоляции;
  • Комплексная проверка электрических установок (напряжение, сила тока, частота, Ф-З, Ф-Н и Ф-Ф)

Электротехническая лаборатория ЭТЛ 35К

ЭТЛ 35К на базе ГАЗ 33081 4х4
ЭТЛ 35К на базе ГАЗ 33081 4х4
Выдвижные ящики хранения ЭТЛ 35К
Выдвижные ящики хранения ЭТЛ 35К
Высоковольтный отсек в кунге из сэндвич-панелей
Высоковольтный отсек в кунге из сэндвич-панелей
Мост переменного тока СА7100-3 в ЭТЛ 35К
Мост переменного тока СА7100-3 в ЭТЛ 35К
Стойка с пультом управления ЭТЛ 35К
Стойка с пультом управления ЭТЛ 35К

Функционал

  • Высоковольтные испытания силовых кабелей до 35 кВ переменным напряжением 60 кВ сверх низкой частоты 0.1-0.02 Гц;
  • Прожиг поврежденной изоляции силовых кабелей;
  • Поиск места повреждений высоковольтных кабелей методом отраженных импульсов, и методом отражения;
  • «Безпрожиговый метод» (arc reflection);
  • Поиск места повреждений высоковольтных кабелей акустическим и индуктивным методом;
  • Выбор кабеля из пучка кабелей;
  • Поиск места повреждения оболочки кабелей;
  • Испытание сопротивления изоляции;
  • Измерения тангенса угла диэлектрических потерь и емкости высоковольтной изоляции;
  • Определяет локализацию частичных разрядов на элементах высоковольтного оборудования;
  • Измерений параметров холостого хода, короткого замыкания и коэффициента трансформации силовых и измерительных трансформаторов;
  • Проверка выключателей с номинальным током до 200 А;
  • Измерение электрического сопротивления постоянному току объектов, обладающих значительной индуктивностью.

Передвижная электролаборатория ЭТЛ 120/220

Функционал

  • Высоковольтные испытания силовых кабелей до 110/220 кВ переменным 120 кВ напряжением сверх низкой частоты 0.1-0.02 Гц.
  • Поиск места повреждений высоковольтных кабелей методом отраженных импульсов, и методом отражения дуги
  • «Безпрожиговый метод» (arc reflection)
  • Поиск места повреждений высоковольтных кабелей акустическим и индуктивным методом
  • Поиск места повреждения и испытание оболочки кабелей
  • Высоковольтное измерение тангенса угла диэлектрических потерь кабеля, трансформаторов. Испытание изоляции повышенным напряжением промышленной частоты 50 Гц
  • Измерение коэффициента трансформации одно и 3-х фазных трансформаторов, сопротивление обмоток всех типов трансформаторов. Тестирование трансформаторов тока с автоматическим построением кривой намагничиваемой
  • Опыт холостого хода (напряжение подается на обмотку НН, обмотка ВН не подключена) Измерение тока холостого хода
  • Тестирование трансформаторного масла на пробой
  • Измерение сопротивления обмоток трансформатора
  • Измерение сопротивления изоляции, напряжением до 15кВ.
  • Проверка состояния элементов заземляющих устройств электроустановок, измерение сопротивления заземляющих устройств.
  • Измерение напряжения, сопротивления петли и токов КЗ (фаза-фаза, фаза-нейтраль и фаза-земля).
  • Испытание релейной защиты и автоматики.
ЭТЛ 120 на базе Камаз 6х6
ЭТЛ 120 на базе Камаз 6х6
Высоковольтный отсек ЭТЛ 200
Высоковольтный отсек ЭТЛ 200
Высоковольтный отсек ЭТЛ 120 с Установкой Частичных разрядов
Высоковольтный отсек ЭТЛ 120 с Установкой Частичных разрядов
Модуль ЭТЛ 200
Модуль ЭТЛ 200
Пульт управления ЭТЛ 120
Пульт управления ЭТЛ 120
Пульт ЭТЛ 200
Пульт ЭТЛ 200

Высоковольтная кабельная электролаборатория Baur Professional

Мобильная электролаборатория одного из ведущих европейских производителей  BAUR применима при диагностике и определении неисправностей, а также проверке кабельных линий. Электротехническая лаборатория Baur Professional оборудована современным оборудованием и имеет все условия для работы операторов.

На выбор клиента передвижная высоковольтная электролаборатория может быть создана не только на базе иностранных шасси Форд, Volkswagen, Mercedes, но и российского производства.

Высоковольтная кабельная электролаборатория BAUR
Высоковольтная кабельная электролаборатория BAUR
Отсек оператора BAUR
Отсек оператора BAUR
Высоковольтный отсек BAUR
Высоковольтный отсек BAUR

Функционал

  • Высоковольтные испытания силовых кабелей до 10 кВ переменным напряжением 34 кВ сверх низкой частоты 0.1-0.02 Гц;
  • Испытание изоляции электрооборудования высоким напряжением от 10 кВ до 35 кВ промышленной частоты 50 Гц.
  • Прожиг поврежденной изоляции силовых кабелей;
  • Испытания оболочки СПЭ
  • Поиск места повреждений высоковольтных кабелей методом отраженных импульсов, и методом отражения дуги;
  • «Безпрожиговый метод» SIM (Secondary Impulse Method);
  • Поиск места повреждений высоковольтных кабелей акустическим и индуктивным методом;
  • Выбор кабеля из пучка кабелей;
  • Поиск места повреждения оболочки кабелей.

Высоковольтная лаборатория (ЛВИ) Seba Русич

Мобильная лаборатория для испытания кабельных линий Seba Русич используется  в работе с линиями бумажно-масляной изоляцией и изоляцией из сшитого полиэтилена, определения повреждений и трансформаторных подстанций. Одним из ключевых преимуществ данной передвижной электротехнической лаборатории является возможность индивидуальной комплектации в зависимости от испытуемых электрообъектов.

Автомобильная лаборатория Seba – это незаменимая техника, которая выполняет одну из самых сложных и очень важных функций. Подобные передвижные электротехнические лаборатории предназначены для нахождения мест повреждений в разнообразных силовых кабелях среднего и низкого напряжения. Также передвижная этл лаборатория Seba используется для проведения испытаний таких кабелей.

Лаборатория РУСИЧ на базе Ford Transit
Лаборатория РУСИЧ на базе Ford Transit
Высоковольтный отсек SEBA
Высоковольтный отсек SEBA
Пульт Управления лаборатории РУСИЧ
Пульт Управления лаборатории РУСИЧ

Функционал

  • Высоковольтные испытания объектов переменным напряжением до 100 кВ;
  • Высоковольтные испытания объектов постоянным напряжением до 70 кВ;
  • Прожиг дефектной изоляции кабелей с последующим дожигом ее;
  • Определение расстояния до места повреждения с помощью предварительных методов: рефлектометрический; метод колебательного разряда (связь по току); метод колебательного разряда (связь по напряжению); импульсно-дуговой метод (метод стабилизации электрической дуги).
  • Поиск мест повреждений кабелей с помощью точных (топографических) методов: индуктивный, акустический, метод шагового напряжения
  • Поиск трасс кабельных линий.
  • Испытания оболочки СПЭ
  • Испытание сопротивления изоляции;
  • Комплексная проверка электрических установок (напряжение, сила тока, частота, Ф-З, Ф-Н и Ф-Ф)

Заказать мобильную ЭТЛ Вы можете на сайте

https://nppalerom.ru/proizvodstvo/elektrotehnicheskie-laboratorii/
