Что такое червячный хомут. Разновидности и область применения

Червячные хомуты Монтаж

Червячный хомут — это приспособление, которое представляет собой соединительный элемент ленты, замка и винта. Его используют для герметизации и крепления труб, шлангов, пневморукавов.

Червячные хомуты можно классифицировать по  размерам, уровню прочности, форме и степени стягивания.

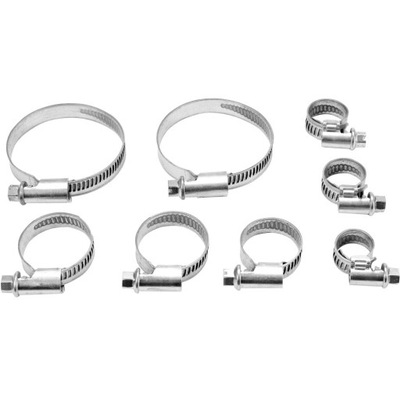

Ассортимент хомутов Norma
Ассортимент хомутов Norma

Качество каждого отдельного элемента и его характеристики играют важную роль, например, на прочность червячного хомута напрямую влияет ширина ленты.

Хомут червячный – это разновидность крепежа, который используется как в условиях промышленности, так и в быту. Хомуты  активно применяют в самых разных сферах:

  • Водоканал
  •  ЖКХ
  • Аграрная отрасль
  • Производство силовых агрегатов
  • Торговля РТИ
  • Торговля грузовыми запчастями
  • Торговля крепежом

Так, например, хомут червячный norma используют по следующему назначению:

Что такое червячный хомут. Разновидности и область применения
Червячный хомут Norma

— Закрепить автомобильный патрубок

— Закрепить патрубок отопителя

— Закрепить патрубок радиатора

 -Закрепить резинотехнические изделия

Также, различают изделия по диаметру, условиям эксплуатации, ширине (от 8 до 200 мм). Червячные хомуты могут быть:

  1. Проволочными. Винтовый тип крепления подходит для шлангов с толстыми стенами.

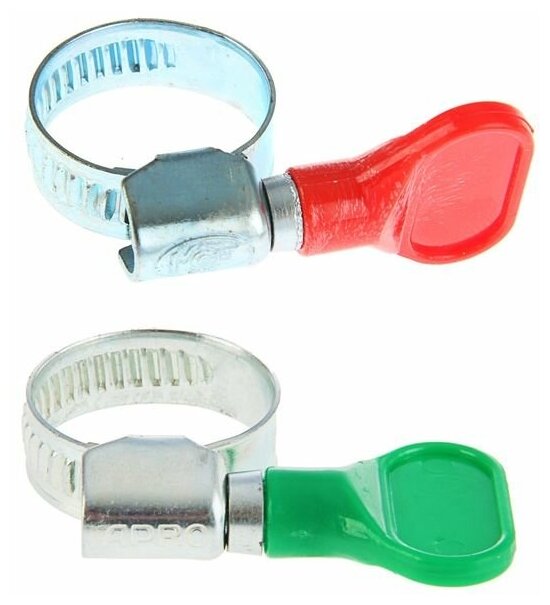

  2. Оснащенными болтом либо барашком (разновидностью замка). Хомут червячный с барашком применяют при отсутствующей либо небольшой вибрации.
  3. Дополненными усиленным крепежом. Подходят для крепления элементов с выраженной вибрацией.
  4. Улучшенными червячными оцинкованными креплениями. Идеальны для систем с низким давлением.

Преимущества металлических червячных хомутов

Червячный хомут изготавливают  путем прессования. Этот метод и обеспечивает изделию максимальную прочность. Основными плюсами червячного стального хомута являются стойкость к механическим повреждениям, герметичность и возможность многоразового использования – от 50-ти раз. Его конструктивные особенности позволяют равномерно распределять зажимное усилие в нужном месте.

При производстве металлического обжимного хомута  может использоваться штампованная или перфорированная лента. Штампованная бывает с рельефной и гладкой внутренней поверхностью, однако гладкая будет считаться преимуществом, поскольку трение при затягивании такого изделия меньше.

Перфорированная лента обеспечивает более эффективное и стабильное зацепление червяка и ленты муфты, что дает очень высокие показатели по затяжке. Такие червячные хомуты применяются, например, для крепления шлангов, крепления мягких патрубков с твердым верхним слоем и твердых патрубков.

Хомут червячный обжимной

Замок червячного обжимного хомута является еще одним важным элементом, от которого зависит:

  • зажимная сила и равномерность ее распределения по всей окружности уплотнения;
  • количество циклов по снятию-установке;
  • момент закручивания хомута без нагрузки

Этот элемент может быть сварным, клепанным или штампованным. Хороший замок сантехнического червячного хомута имеет жесткую конструкцию, обеспечивающую постоянное и стабильное прижатое положение винта в зацеплении с лентой замка. Металлические червячные хомуты удобно монтировать при помощи специальной отвёртки с гибким валом.

Каждый элемент хомута может быть изготовлен из стали различных сортов. Отметим, что сорт стали напрямую зависит от условий, в которых будет работать хомут, и от предъявляемых к нему требований.

Червячные хомуты Norma
Червячные хомуты Norma

.

Для надежного удержания червячный хомут (либо червячная скоба, как его еще называют) может быть дополнен уплотнительными прокладками из каучука либо резины.

Некоторые изделия имеют самозатягивающиеся гайки с дополнительными элементами, задача которых – достижение максимального уплотнения составных частей. Крепятся эти приспособления как на вертикальные, так и на горизонтально лежащие трубы.

что такое червячный хомут

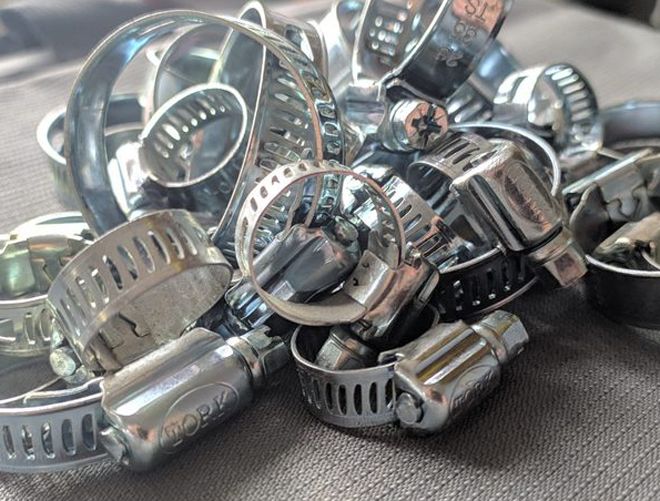

Червячный хомут TORK

Где применяется хомут червячный?

Универсальность изделия позволяет активно использовать его во многих сферах, но чаще ему находят применение при монтаже водопровода и отопления. Без червячного хомута статичность конструкции будет сомнительной. Модели с резиновым уплотнителем можно использовать в виде элемента заземления водопровода либо при утечке. В качестве стяжного приспособления хомут червячный используют при производстве автомобилей.

Червячный хомут еще используют:

  • при монтаже кровли;
  • при изготовлении систем вентиляции;
  • при установке теплиц;
  • для фиксации кабелей и шлангов к различным поверхностям;
  • в сантехнической деятельности.

Изделие представляет собой отличный вид крепежа для труб и шлангов. С его помощью можно надежно установить сантехнику, закрепить кабели и шланги. Особенно ценится изделие из нержавеющей стали, которое служит долгие годы. Червячными хомутами соединяют составляющие техники, направленной на работу с огромными механическими нагрузками.

Активно используют червячные хомуты в гидро- и пневмосистемах, там требуется герметизация. Крепежные параметры выбираются в зависимости от требований ГОСТа, серии и вида хомута.

Хомуты, к примеру, можно использовать при установке счетчиков воды .

Также они подойдут при устранении течи трубы отопления, чтобы поставить временную заплатку (времянку) и предотвратить затопление соседей снизу.

Червячный хомут
Червячный хомут

Герметизацию стыков и обеспечение равномерного стягивания проводят с помощью креплений «винт-лента» с бесступенчатой поверхностью.

Для винтов используются разные головки:

  • шестигранный;
  • с применением шлицевого паза;
  • с пазом крестообразной формы;
  • с использованием буртика.

Соединение корпуса и ленты осуществляется на одном уровне, избегая сварных швов и клепок. В связи, с чем снижены риски возникновения дефектов гибких шлангов и рукава в процессе крепления. При изготовлении ленты штампуют. На готовые покрытия наносятся зубцы или отсечки. Причем каждый край закругляется. При вращательных движениях происходит упор корпуса в зацеп, поэтому стяжка с высоким уровнем надежности удерживает крепление.

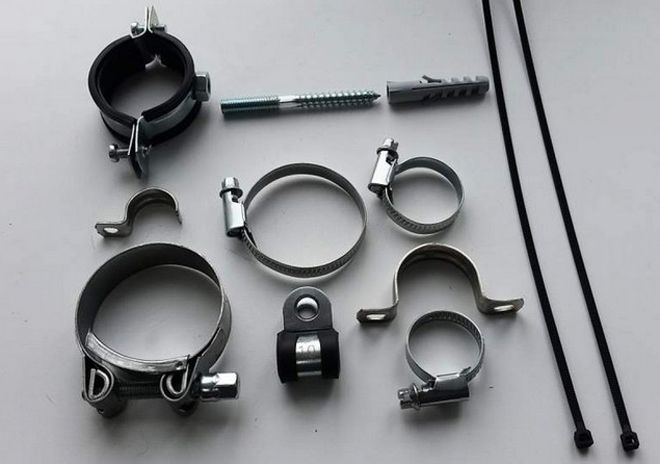

Виды хомутов: чем они отличаются между собой

Рассмотрим следующие варианты хомутов: червячные пружинные, трубные, ремонтные и другие. Чаще всего их производят из стали, но встречаются и другие антикоррозийные материалы.

Для чего нужен червячный хомут
Червячные хомуты фирмы TORK
  1. Червячные хомуты. Такие модели подходят для вида прочного соединения шлангов или других эластичных материалов. Чаще всего это временные крепежи, которые быстро можно установить и демонтировать. Червячные хомуты используются по несколько раз. При качественном выборе вида крепежа можно плотное герметичное прилегание деталей.
  2. Трубные хомуты. Применяются для фиксирования труб к стенам или другим несущим конструкциям. В продаже имеются различные диаметры, хомуты с определенными максимально допустимыми нагрузками.
  3. Вентиляционные хомуты. Используются для фиксации вентиляционных систем. Отличаются такие хомуты конфигурацией. Вентиляционные крепежи изготавливаются из двух пластин разных видов тонкой стали, которые между собой крепятся болтами и гайками.
  4. Ремонтный хомут. Используется для герметизации трубопроводов. Здесь не понадобится сварка. Для более плотного соединения в таких хомутах есть резиновый уплотнитель. Чтобы правильного выбрать ремонтный хомут, учитывайте давление в трубе. Ремонтные хомуты применяются для быстрого устранения аварийных ситуаций в системах водопровода. Трещины и деформации труб могут возникать в результате негативного воздействия коррозии или при неправильном выполнении сварочного шва. Ремонтные хомуты хороши тем, что их можно фиксировать без обязательного слива воды. Различают многоставные, односторонние и двусторонние хомуты. Двусторонние затягиваются болтами, односторонние – фиксируются поперечной перемычкой. Многосоставные хомуты состоят из 3 и более элементов, какие применяются для труб увеличенного диаметра.
  5. Пластиковые хомуты. Для производства таких хомутов применяют нейлон.

Материал червячных хомутов

Червячный стальной хомут изготавливают из нержавеющей либо оцинкованной стали. Металлический червячный хомут бывает в форме С (с единственным креплением) и О (с двумя).

Первый подходит только для труб определенного диаметра, второй считают универсальным. Червячный нержавеющий хомут хорош тем, что не подвержен коррозии и радует высокой прочностью.

В продаже можно найти и комбинированные изделия, одни части которых изготовлены из углеродистой, а другие – из оцинкованной стали. Самым надежным, долговечным и прочным является хомут из нержавейки.

материалы червячных хомутов - сталь
Червячные хомуты сталь

Маркировка и размеры червячных хомутов

Различают изделия по диаметру, условиям эксплуатации, ширине (от 8 до 200 мм).

Червячный обжимной хомут обязан соответствовать требованиям, указанным в ГОСТе 28191-89. Приспособления из легкой серии в диаметре имеют 8-16 мм. Остальных причисляют к тяжелой серии с диаметром от 20-ти до 260-ти мм. Толщина изделий варьируется от 0,4 до 1 мм. Ширина хомутов – 9-13 мм, а высота червячного механизма составляет 13-16 мм.

В числовых и буквенных значениях указывают тип хомута (червячный указан под цифрой «1»), серию (она бывает легкой или тяжелой) и диапазон диаметра. К примеру, маркировка 1Л 20-35 обозначает изделие легкой серии с минимальным диаметром 20, а максимальным – 35. Если стальной червячный хомут сделан из «нержавейки», это обозначают буквой «Н».

Есть несколько видов приспособлений, изготавливаемых из нержавеющей стали. Хомуты из легко намагничивающего материала продают под W2. Если сталь намагничивается трудно, об этом сообщает W4, а сталь с антимагнитной функцией обозначает W5. Червячный усиленный хомут, созданный из оцинкованной стали, имеет маркировку W1.

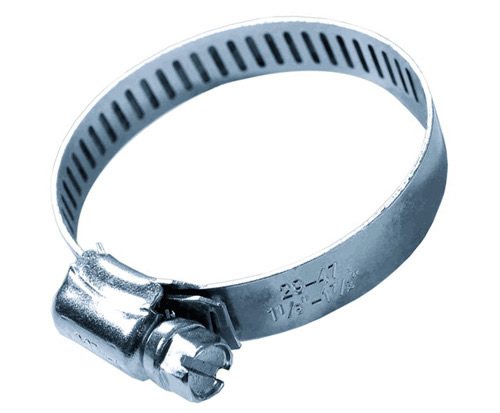

хомут червячный размеры
Червячный хомут размер

Как выбрать червячный хомут?

Подбирают изделия, исходя из таких характеристик, как давление в трубах/шлангах, размер, условия использования и тип конструкции браслета. Для соединения с давлением до 3-х атм в области сантехники, автомобильной промышленности и садоводства используют стальные хомуты с шириной до 9-ти мм. При давлении от 3-х до 5-ти атм подойдут усиленные изделия шириной от 12-ти мм.

Силовой хомут используют при давлении выше 5-ти атм. Важна и длина ленты хомута. Диаметр изделия должен быть больше трубы с надетым на нее шлангом. Ленту больше необходимого размера можно «откусить», если же ее длины не хватает, используют отдельную ленту для червячных хомутов и замки, создавая из них одно изделие.

По виду ленты хомуты разделяют на просечные, накатные и гладкие. Первые не используют для элементов из мягкого материала, потому как грани сквозных отверстий могут повредить их стенки. Накатный тип ленты – самый популярный вариант, потому как выступы для винта выдавливают в ленте, обеспечивая отличную фиксацию. Гладкий тип ленты является универсальным и подходит для монтажа любых элементов.

Тип винта в конструкции тоже нужно учитывать. В стандартном варианте винт закручивают крестообразной отверткой либо головкой под шестигранник. Если же необходимо быстро переключить шланг на другой патрубок, рекомендуется приобретать модели с ключом, которые фиксируют и снимают вручную.

Червячные хомуты с ключом
Червячные хомуты с ключом

Что еще важно учесть перед покупкой:

  • наличие нержавеющего покрытия на замках и винтах;
  • рабочие показатели разрушающих факторов – они свидетельствуют о максимальном усилии, которое способен выдержать хомут;
  • производителя и качество продукции;
  • лучшие червячные хомуты дополнены резиновыми или каучуковыми уплотнителями;
  • широкие модели применяют для рукавов с умеренными показателями давления;
  • узкие ленточные хомуты используют при выраженной вибрации;
  • легкие хомуты применяют в системах со слабой вибрацией.
Применение червячного хомута
Хомут червячный Norma

Особенности червячных хомутов и их применение

Хомуты червячного типа – это цельноштампованное крепление, оснащенное специальным крепежным замком. Червячные изделия применяются для таких нужд:

  • для соединения водопроводных сетей, труб, шлангов и прочих магистралей;
  • для фиксации систем отопления на месте;
  • для крепления труб при повышенной вибрации.

Червячные хомуты очень часто применяют при высоких нагрузках, поскольку их крайне сложно разорвать или даже растянуть. Кроме того, изделия червячного типа устойчивы к любым механическим воздействиям. Червячные конструкции не потеряют своей герметичности, даже если их применять по нескольку раз.

Хомут червячный TORK
Хомут червячный TORK

Изделия червячного типа производятся методом прессования или же просечкой либо накаткой. При их изготовлении делают большой упор на обработку ленты, на то, чтобы не было острых краев, а трубы и шланги при этом не могли повредиться.

Типовые размеры червячной конструкции такие:

  • длина ленты 0,8 – 24 см;
  • ширина 0,9 – 1,2 см;
  • толщина металла 0,7-0,9 мм.

Помимо размеров, червячные конструкции отличаются друг от друга по металлу изготовления. Это всегда сталь, но она бывает разной:

  • оцинкованная;
  • нержавеющая и легко намагничивающаяся;
  • нержавеющая и плохо намагничивающаяся;
  • антимагнитная нержавеющая сталь.

Конструкционные особенности червячных хомутов

В основном червячные хомуты используются при герметизации пневматических и гидравлических систем. Размеры конструкции и крепежа определены ГОСТом и отличаются в зависимости от типа червячного хомута и его серии.

Так, например, согласно одному из ГОСТов, червячный хомут представляет собой единую конструкцию, где поверхность деталей на основе углеродистой стали имеет покрытие из цинка с хроматированием. Также червячный хомут включает в себя ленту, на которой имеется зубчатая дорожка, а также винт или болт, способные затянуть крепежное изделие. Эта пара (лента и болт) представляет собой бесступенчатую поверхность, благодаря которой обеспечивается равномерная затяжка трубы и герметизация ее стыков.

Головки на винте могут быть таких видов:

  • шестигранные;
  • включающие шлицевой паз;
  • включающие крестообразный баз;
  • винт с буртиком.

Корпус с лентой соединены заподлицо, сварные швы или клепки при этом не нужны. При этом нет риска того, что гибкий шланг или рукав при соединении будут повреждены. Лента сделана штампованной, а на ее формованной поверхности содержатся просечки или зубья, а края должны быть скругленными. При вращении винта корпус начинает упираться в зацепы, что позволяет надежно ему удерживаться на стяжке.

Крепежные червячные изделия сделаны на основе углеродистого или нержавеющего сплава стали, их предел составляет 40 кгс/мм2 и выше.

Червячные хомуты фирмы ABA
Червячные хомуты фирмы ABA

Червячные хомуты независимо от размера и типа стали предназначены для частого использования, при условии, что будут соединяться рукава с одинаковым диаметром. При повторном применении прочность и надежность крепления не должны быть хуже, чем при первичном. Минимальное количество применений червячного хомута составляет 50 раз. А если в ходе применения система труб подверглась сильной вибрации, то червячный хомут должен обеспечивать надежное соединение без ослабления стяжки. Если вибрация сильно высокие, то лучше выбирать червячные изделия усиленного типа.

Производители червячных хомутов

Компания MGF

Продукция  обладает следующими основными качествами. Хорошая цена. Качество продукции строго регламентировано. Испытание продукции проводятся в каждой партии сразу после изготовления.  Перед изготовлением проверке подлежит сталь, из которой будут изготовляться хомуты.

Червячный хомут производства MGF
Червячный  хомут производства MGF

Червячные  хомуты MGF проверяются на момент кручения без нагрузки. То есть винт  у хомута должен проворачиваться с усилием менее 0,6 н.м.  По прочностным параметрам червячные хомуты MGF  в одном ряду с европейскими аналогами.

Предельный разрушающий момент  червячных хомутов этого бренда  от 4,5 Н.м до 6 Н.м. В зависимости от диаметра хомута. Силовой хомут MGF выдерживает разрушающий момент от 5 Н.м., для размера 17-19 мм до более 40 Н.м, для 240-252 мм. Данные параметры имеют хомуты европейского и американского  производства в существенно высшей ценовой категории.

Нейлоновые хомуты MGF сразу после производства проходят испытания на разрыв. Так в зависимости от размера пластиковый хомут MGF должен выдерживать нагрузку от 8 кг., при ширине хомута 2,5 мм До 80 кг., ширина хомута 9 мм.

Помимо испытаний на разрыв нейлоновые хомуты MGF проходят проверку по внешним параметрам. Правильность геометрии, отсутствие заусениц. Хомуты для крепления труб MGF проходят испытания на отрыв гайки от хомута. Хомут диаметром 4″ выдерживает нагрузку более чем 250 кг. Если у вас стоит задача приобрести качественные хомуты для производства,  выбирайте хомуты MGF. Продукция под маркой MGF обеспечит вам долговечную работу  по лучшей цене!

Если ваша цель получить прибыль и вам необходимы высоко рентабельные хомуты, чтобы удовлетворить спрос покупателя, пришедшего из любой отрасли: строительство, ремонт автомобилей,  аграрный сектор, судоремонт, химическая промышленность, нефтедобыча, выбирайте хомуты MGF.

Производитель  Norma (Германия)

Продукция Norma отличается традиционным высоким качеством, превосходными функциональными характеристиками и доступной ценой. В ассортименте компания предлагает:

Червячные хомуты Norma
Червячные хомуты Norma

•    Червячные хомуты

•    Силовые шарнирные хомуты

•    Нейлоновые хомуты

•    Хомуты глушителя

•    Ленты хомутные

•    Пластиковые соединения для шланга

Червячное направление Norma включает в себя хомуты из оцинкованной W1, нержавеющей W2  и немагнитной W5 сталей и размерами от 10 до 240 мм в диаметре. Силовые хомуты из сталей W1, W2 и W4 имеют размеры от 18 до 285 мм. Все они характеризуются простотой монтажа и надежностью в процессе эксплуатации.

Компания АВА (Щвеция)

Хомуты АВА Original изготавливаются на базе производства NORMA Group, образовавшейся в результате слияния АВА, Norma и нескольких других известных производителей.

Сама компания АВА была основана в 1986 году в Швеции и с тех пор завоевала звание ведущего международного производителя, специализирующегося на производстве хомутов и соединительных элементов.

Хомут червячный ABA
Хомут червячный ABA

Червячный хомут ABA — это надежное и качественное крепежное изделие премиум-класса, работа с которым принесет вам одно удовольствие! Это ощущение не понаслышке знает любой профессионал, работающий с оригинальным, высококачественным инструментом известного бренда. Такое ощущение испытаете и вы, начав пользоваться хомутами ABA.

Эти первоклассные крепежные элементы изготавливаются на заводах ABA в соответствии с действующим стандартом TS 16949:2000 из высококачественной стали, обеспечивающей высокое качество продукции и стабильность технологических процессов.

В цельноштампованных корпусах червячных соединений в хомутах АВА Original используются специальные трубки, которые за одну операцию обеспечивают  законченную геометрическую форму. Корпус хомута получается бесшовным, а в большинстве случаев именно шов является самой слабой точкой изделия, преградой на пути к достижению высокого разрешающего момента.
